液壓系統
◆泵送油路采用非接觸自動換向及延階段時控制，避免了換向沖擊，換向準確，平穩、可靠。液壓系統設有安全溢流保護、超壓自動切斷截流裝置，使主泵得到多級可靠保護。
◆可掀式側門、操作、維護、保養十分便捷。側門采用特殊工藝制作能有效降低作業噪聲。
◆采用吸口過濾技術，避免了異物進入液壓回路，在提高系統可靠性的同時大大延長系統元件使用壽命。
電控系統
1、主要電氣元器件選用法國施耐德（Schneider）、日本三菱。（MITSUBISHI）、松下(Panasonlc)等世界知名品牌。
2、采用PLC可編著、程序控制器簡化電路，可靠性及壽命顯著提高，并帶有故障顯示功能，便于故障排除。
3、有線遙控器，操作安全、方便。
柴油機混凝土輸送泵特點
1、節油、動力強及使用壽命長。整機采用智能化作業，而且它具有與電機泵不一樣的工作環境（在無電源的工作環境下工作）。很好的泵送能力、更快的泵送速度、更少的堵管現象、更高的性價比?！ ?/p>
2、液壓系統使泵送和分配閥換向具有每次過程“增速加力”的能力，有效降低泵送堵管的概率，提高泵送穩定性，增強對砼料的適應性?！ ?/p>
3、換向裝置具有高壓緩沖工作性能，使S閥擺動更有力，避免沖擊S閥，因混凝土料不好而被卡死的可能性明顯降低?！ ?/p>
4、潤滑系統具有增壓功能，能有效地增強了自動潤滑系統壓力，避免潤滑油道阻塞，提高工作的可靠性?！ ?/p>
5、蓄能器在停止泵送時自動卸荷，損壞時也能維持正常泵送，保證系統可靠性，使維護保養工作更安全?！ ?/p>
6、配件通用性好，互換性強，采購方便，維修成本底。
主要技術參數

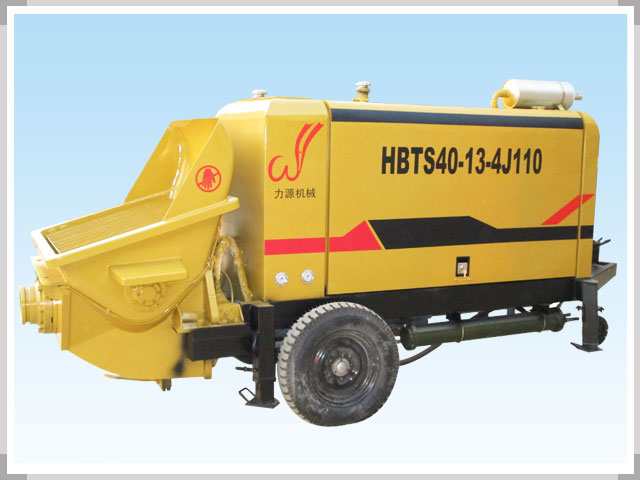

| 項目 | 項目 | HBTS40-13-4J110 | HBTS80-16-145R | HBTS90-18-176R |
| 理論混凝土輸出量（低壓/高壓） | m3/h | 48/40 | 84/50 | 90/54 |
| 泵送混凝土壓力（高壓/低壓） | Mpa | 13/7 | 16/8 | 18/9 |
| 混凝土坍落度 | mm | 120-230 | 120-230 | 120-230 |
| 骨料粒徑 | mm | ≤30 | 卵石≤50 碎石≤40 | |
| 功率 | KW | 柴油機4J110 | 柴油機145 | 柴油機176 |
| 轉速 | r/min | 2300 | 2300 | 2300 |
| 泵送油缸缸徑/行程 | mm | ￠100/1200 | ￠125/1650 | ￠140/1800 |
| 砼缸徑/行程 | mm | ￠170/1000 | ￠200/1650 | ￠200/1800 |
| 高低壓切換 | 有 | 有 | 有 | |
| 油箱容積 | L | 200 | 500 | 500 |
| 燃油箱容積 | L | 240 | 240 | 240 |
| 料斗容積 | m3 | 0.8 | 0.8 | 0.8 |
| 上料高度 | mm | 1100 | 1400 | 1400 |
| 理論輸送距離垂直/水平 | m | 270/1200 | 270/1200 | 350/1600 |
| 管道清洗方式 | 水 洗 | |||
| 外形尺寸 | mm | 4580 ×1500×3000 | 6000 ×2100×2260 | 600 0×2100×2260 |
| 整機質量 | kg | 5000 | 6200 | 6700 |
